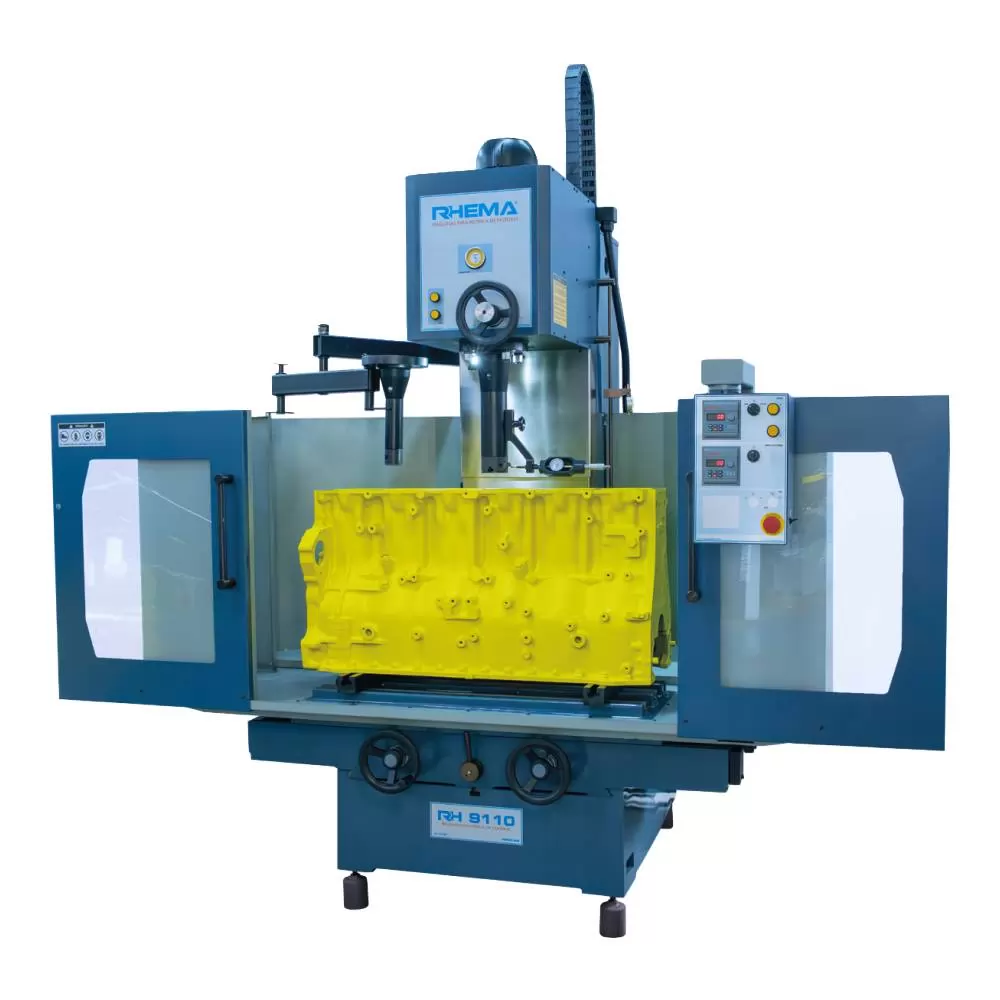

Broqueadora Vertical de Cilindros - Coluna

DIMENSIONAL

COMPRIMENTO: 2.000 mm

LARGURA: 1.510 mm

ALTURA (SEM PÉ NIVELADOR): 2.300 mm

PESO APROXIMADO: 2.300 kg

---

ELÉTRICA

VOLTAGEM (TRIFÁSICO): 220 / 380 V

CORRENTE: 16,0 / 9,0 A

POTÊNCIA: 3,0 KW

FREQUÊNCIA: 60 HZ

POTÊNCIA MOTOR CABEÇOTE: 3,00 CV

POTÊNCIA MOTORREDUTOR DE AVANÇO DA MESA: 0,50 CV

POTÊNCIA MOTORREDUTOR DE ELEVAÇÃO DO CABEÇOTE: 0,75 CV

---

MECÂNICA

ROTAÇÃO DO MANDRIL DE BROQUEAMENTO:

- MÍN: 30 RPM

- MÁX: 600 RPM

DIÂMETRO DO ALOJAMENTO DA FERRAM DO MANDRIL DE BROQ: Ø16,00 mm

CURSO DE AVANÇO VERTICAL DO MANDRIL DE BROQUEAMENTO: 680 mm

CURSO LONGITUDINAL DA MESA: 1.000 mm

CURSO TRANSVERSAL DA MESA: 100 mm

RASGO DE CANAL T (3x): 20 mm

MOVIMENTO VERTICAL DO CABEÇOTE POR FUSO ESFÉRICO: SIM

DIÂMETRO DE USINAGEM DO MANDRIL EXPANSOR:

- MÍN: Ø55 mm - Ø56 / Ø96 mm

- MÁX: Ø80 mm - Ø81 / Ø160 mm

ALTURA DOS CAVALETES:

1º CAVALETE: 50 mm

2º CAVALETE: 180 mm

OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
