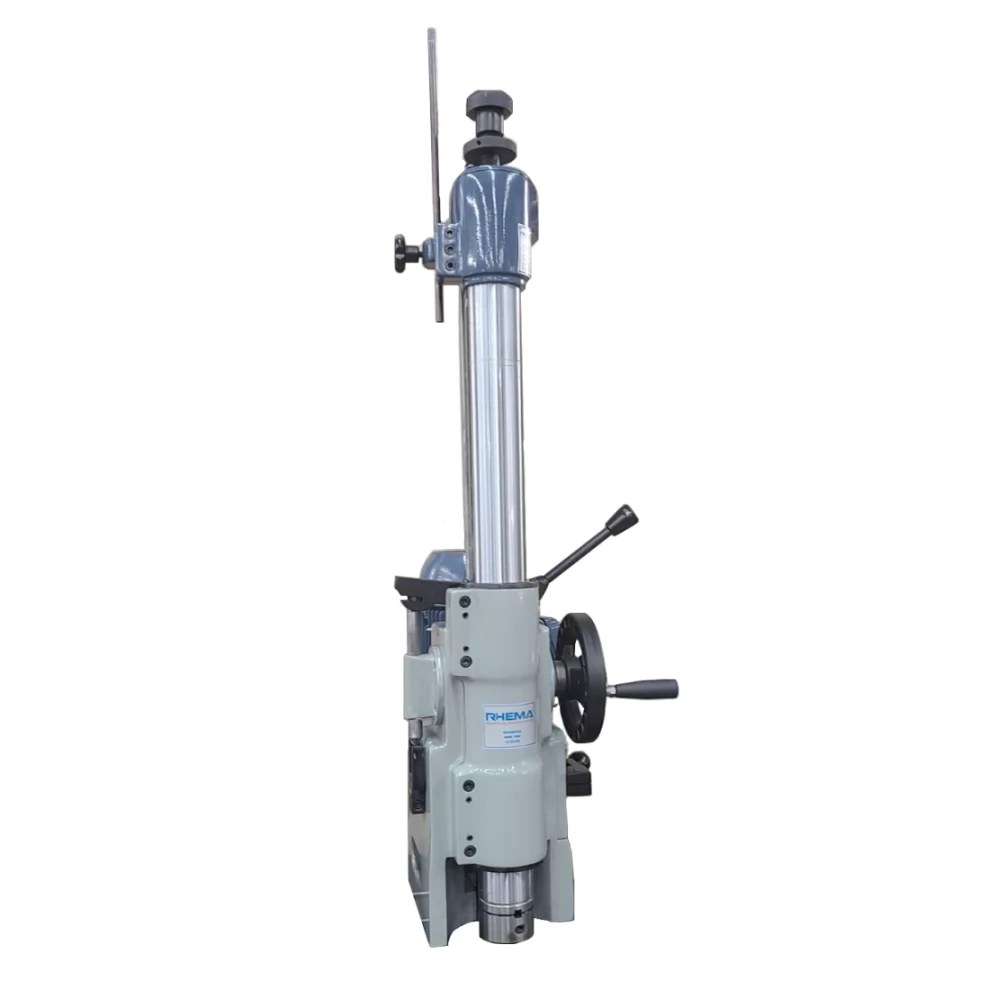

A BROQUEADORA VERTICAL DE CILINDROS - RH 865 NG Monofásica é uma máquina de alta precisão projetada para usinagem interna de cilindros de motores, garantindo a correção do diâmetro e acabamento adequados para o melhor desempenho. Este modelo possui dimensões compactas (355 mm de comprimento, 340 mm de largura e 1.010 mm de altura) e pesa aproximadamente 95 kg com acessórios. Equipado com motor de 0,5 CV, é alimentado em tensão trifásica de 127/220V, 60 Hz. Com profundidade de usinagem de até 315 mm e capacidade para diâmetros de 67 a 140 mm, conta com castanhas de centragem ajustáveis e diferentes suportes de ferramenta, adaptando-se a diversas especificações de cilindros.
DIMENSIONAL
COMPRIMENTO: 355 mm
LARGURA: 340 mm
ALTURA: 1.010 mm
PESO APROXIMADO: 95 kg
---
ELÉTRICA
TENSÃO (TRIFÁSICO): 127 / 220 V
CORRENTE: 1,5 / 0,9 A
POTÊNCIA DO MOTOR: 0,5 kW
FREQUÊNCIA: 60 Hz
---
MECÂNICA
PROFUNDIDADE MÁXIMA DE USINAGEM EM RELAÇÃO A BASE: 315 mm
CASTANHA DE CENTRAGEM:
TAM 32 mm - MÍN Ø 65 / MÁX Ø 81 mm
TAM 40 mm - MÍN Ø 80 / MÁX Ø 96 mm
TAM 47 mm - MÍN Ø 95 / MÁX Ø 111 mm
TAM 55 mm - MÍN Ø110 / MÁX Ø126 mm
TAM 62 mm - MÍN Ø125 / MÁX Ø141 mm
DIÂMETRO DE USINAGEM:
- MÍN Ø 67 / MÁX Ø140 mm
SUPORTE FERRAMENTA:
1° - TAM 42
2° - TAM 52
3° - TAM 62
OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
