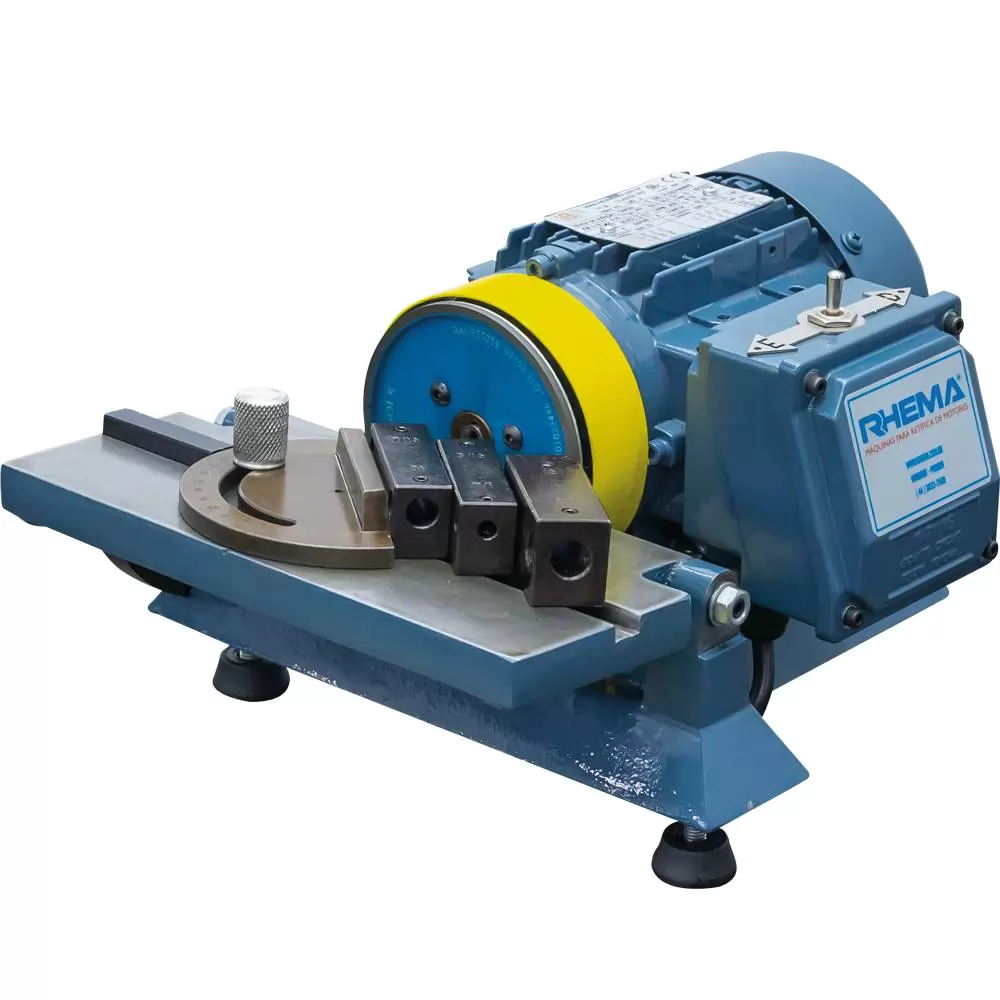

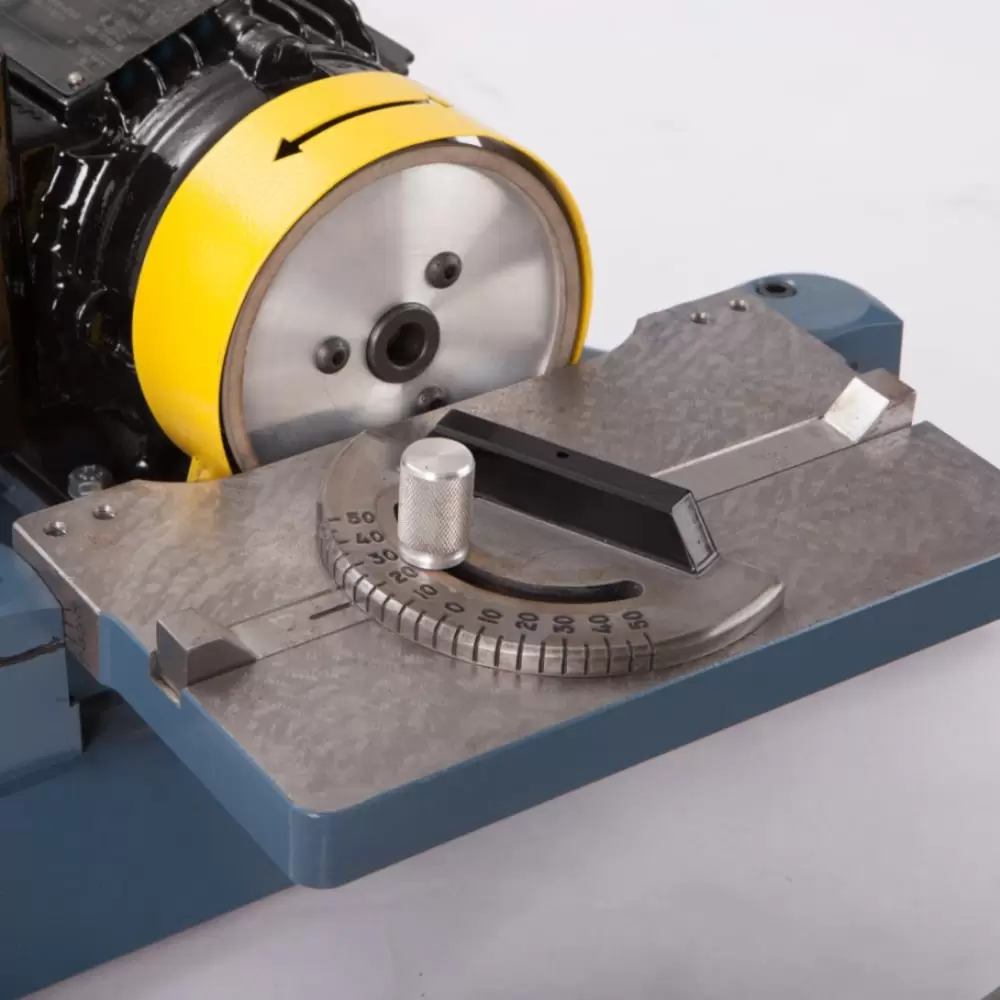

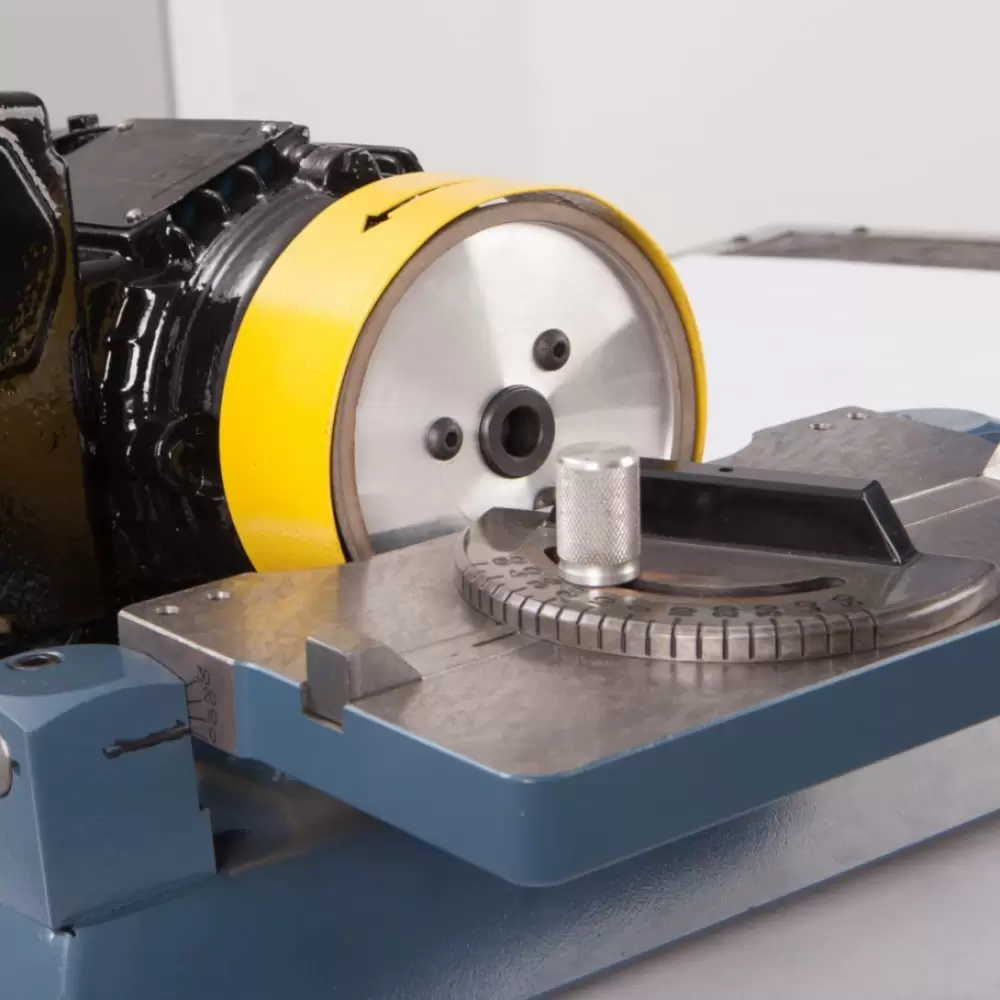

A RH 60 FD é um afiador de ferramentas projetado para Retífica Universal, com rolamentos lineares que proporcionam movimentos leves e precisos. Conta com mancal e escala graduada, garantindo uma afiação mais exata das ferramentas, além de acompanhar buchas de fixação para diferentes modelos. Com a RH 60 FD, você obtém um acabamento perfeito na usinagem e a máxima eficiência das suas ferramentas.
DIMENSIONAL
COMPRIMENTO: 290 mm
LARGURA: 348 mm
ALTURA: 246 mm
PESO APROXIMADO: 12 kg
---
ELÉTRICA
VOLTAGEM (MONOF): 110 / 220 V
CORRENTE: 0,9 A
POTÊNCIA: 0,2 kW
FREQUÊNCIA: 60 Hz
---
MECÂNICA

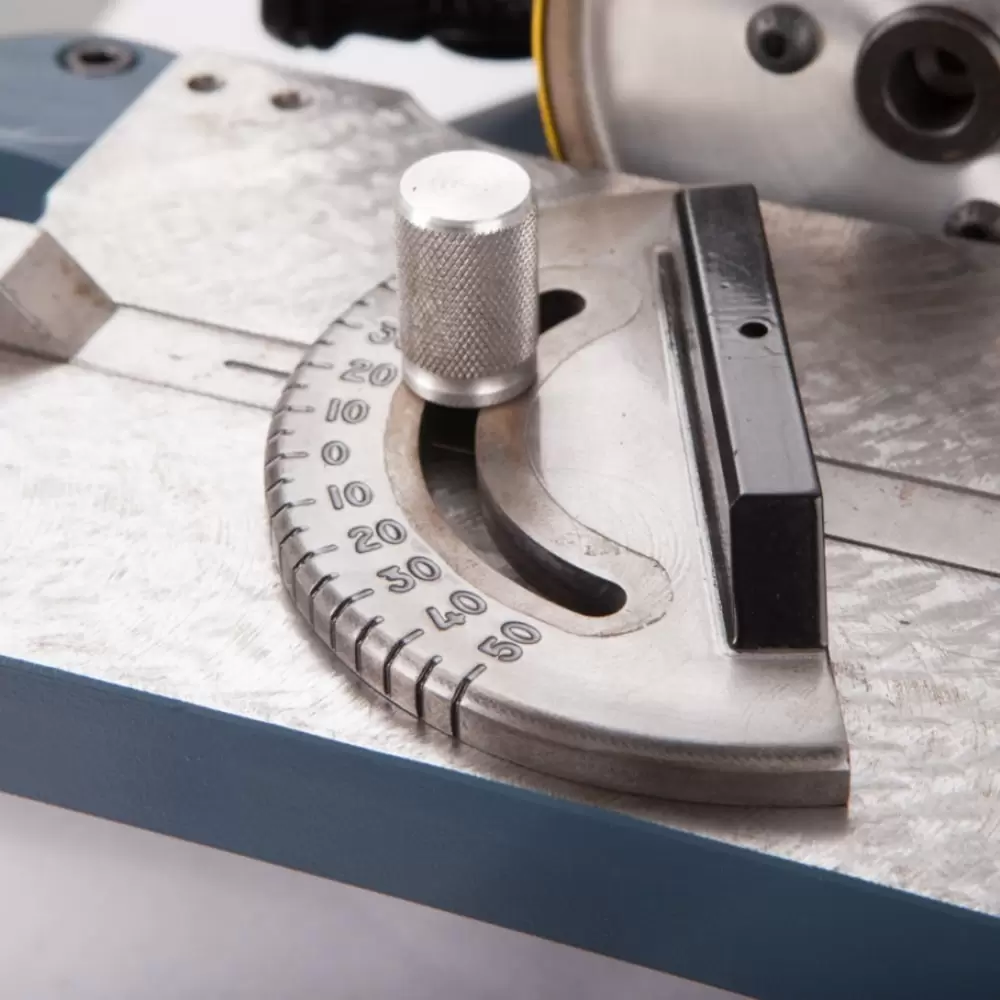

ÂNGULO DO BICO OU LATERAL:
- MÍN 0° / MÁX 50 °
ÂNGULO DE FOLGA OU INCIDÊNCIA:
- MÍN -5° / MÁX 25 °
OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
AFIADOR APENAS PARA FERRAMENTAS DE RETÍFICA. NÃO AFIA ALICATES, ETC.
DIMENSIONAL
COMPRIMENTO: 290 mm
LARGURA: 348 mm
ALTURA: 246 mm
PESO APROXIMADO: 12 kg
---
ELÉTRICA
VOLTAGEM (MONOF): 110 / 220 V
CORRENTE: 0,9 A
POTÊNCIA: 0,2 kW
FREQUÊNCIA: 60 Hz
---
MECÂNICA
ÂNGULO DO BICO OU LATERAL:
- MÍN 0° / MÁX 50 °
ÂNGULO DE FOLGA OU INCIDÊNCIA:
- MÍN -5° / MÁX 25 °
---
ACESSÓRIOS
| ITEM | QUANT | CÓDIGO MATERIAL | DESCRIÇÃO | OBSERVAÇÃO |

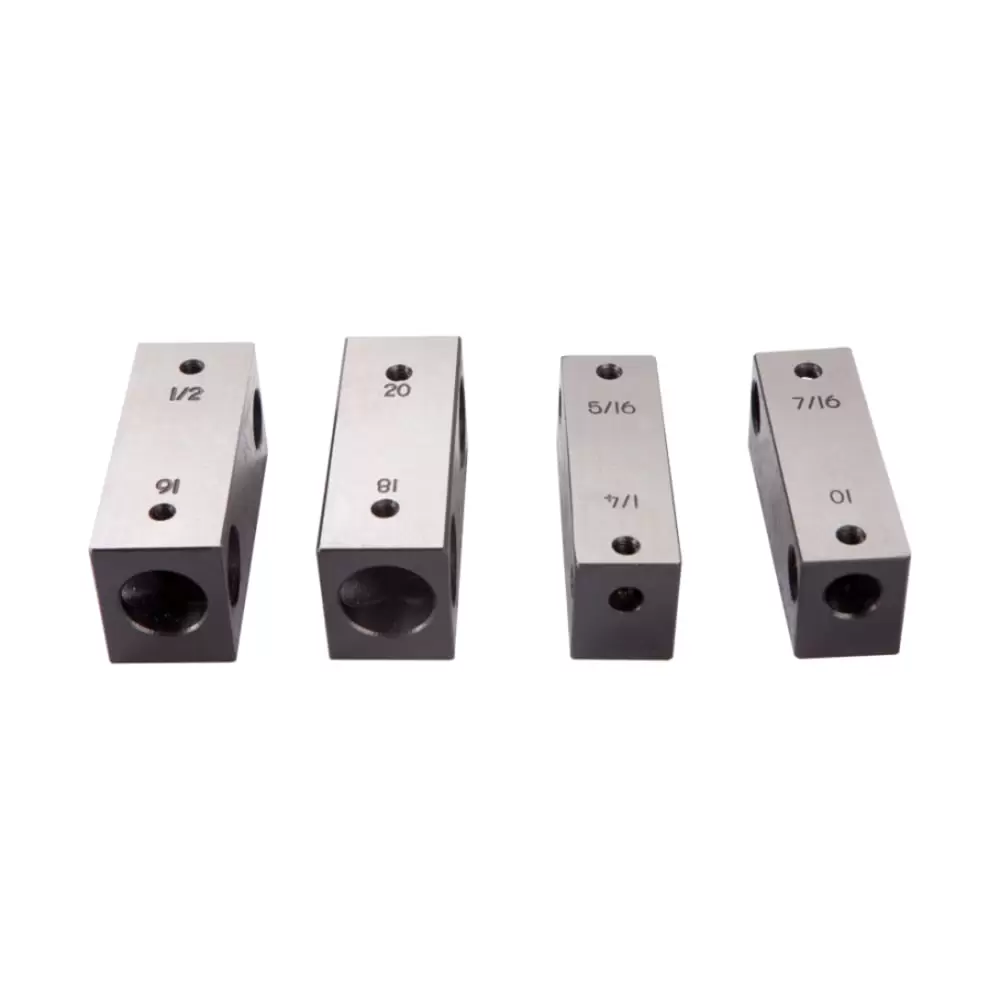

| 1 | 1 | 1-681-012-001 | SUPORTE DE AFIACAO P/ FERRAM Ø20,0 E Ø18,0MM | OPCIONAL |
| 2 | 1 | 1-681-014-001 | SUPORTE DE AFIACAO P/ FERRAM Ø16,0 E Ø12,7MM | |
| 3 | 1 | 1-681-016-001 | SUPORTE DE AFIACAO P/ FERRAM Ø11,1 E Ø10,0MM | |
| 4 | 1 | 1-681-018-001 | SUPORTE DE AFIACAO P/ FERRAM Ø7,9 E Ø6,3MM | |
| 5 | 1 | 5-400-724-000 | CHAVE ALLEN 2,5MM LONGA ABAULADA |
1. Entre em contato com a Rhema através do (44) 3033-2500 ou (44) 9.9912-1415 e informe sobre a sua situação.
2. Emita a nota fiscal de Remessa para Conserto, utilizando o CFOP 5915 quando cliente do estado do Paraná, ou 6915 quando cliente de outros estados.
3. Dados para emissão da nota fiscal de Remessa para Conserto: - RHEMA FERRAMENTAS DE PRECISÃO EIRELI EPP - CNPJ: 03.049.887/0001-09 - INSCRIÇÃO ESTADUAL: 9018105834 - CEP: 87070-770 - RUA PIONEIRO ZOALDO REGINATTO, 555 PARQUE INDUSTRIAL - MARINGÁ-PR
4. Embale o equipamento na sua caixa original (na falta da original, embale numa similar de maneira que o equipamento fique totalmente seguro evitando vibrações ou tombamentos). Se for necessário, preencha os espaços da caixa com plástico bolha.
5. Envie o equipamento para conserto junto com a nota fiscal de remessa via transportadora ou correios aos cuidados do Departamento de Assistência Técnica.
Não se esqueça de registrar a sua solicitação de reparo através da nossa super linha (44) 3033-2500,WhatsApp (44) 9.9912-1415 ou e-mail: sac@rhema.com.br
